AC-90

•
•
•

ATI社の軸方向補正式バリ取り工具（SpeedburrTM）は、ロボットに付けて、アルミ、プラスチック、スチールなど の端面のバリ取りや、面取り作業に適しています。高速回転中、刃具(タングステンカーバイドなど) が、一定の押付け力を維持して補正を行います。回転刃具は45度の切削角度を有しているこ とから、軸方向と横方向の両方向に追従します。

• カタログPDF
• CAD・図面データ・
  取扱説明書の
  ダウンロードはこちら

Axially-Compliant Deburring Toolsの特徴

端面バリ取りと面取りの為のデザイン:

ACバリ取り工具は、端面バリ取りと面取り専用に設計されています。
　

高トルク性能：

ベーン式モータは、バリ取り作業の負荷に対応してトルクを増します。
　

軸方向補正：

フリーフライイングピストン(FFP)でバリ取り刃具にか かる軸方向の力を制御し、一定に保持します。


容易なティーチング：

FFPと刃具の軸方向の動きが、ロボットのプログラム作成を速く、簡単にします。


広い産業分野での使用：

ACバリ取り工具は、世界中の数百のお客様で使用されています。（プラットアンド ホイットニ、日産、ボルボ、ロールスロイス、キャタピラ、サーブ、ジェネラルモータ、ジョーン ディヤーなどがあります。

〈 ACバリ取り工具の仕様 〉

仕 様	AC-90	AC-180
製品重量	0.51kg (1.12lb)	0.51kg (1.12lb)
除去可能なバリ範囲	±4mm (±0.16in)	±4mm (±0.16in)
推奨使用範囲	±2mm (±0.08in)	±2mm (±0.08in)
軸力※１	1-25N (0.2-5.6bl)	1-25N (0.2-5.6bl)
刃具表面速度※2	7.5-10.5m/sec (25-35ft/sec)	7.5-10.5m/sec (25-35ft/sec)
エア消費量※3	6.7l/s 14cmf	6.7l/s 14cmf
刃具回転速度※4	18,000～25,000rpm	18,000～25,000rpm
音量レベル/td>	87dB(C) (75dB(A))	87dB(C) (75dB(A))
出力	250w＠20,000rpm	250w＠20,000rpm
低速時トルク	0.4Nm (0.30ft-lb)	0.4Nm (0.30ft-lb)

※1 0～0.3MPaの場合　※2 直径8mm(刃具中央部分)での計測　※3 乾燥ろ過空気　※4 アイドル時30,000rpm　　　

ACバリ取り工具の付属品

パーツNo.	9150-H/T-3178
内　容	空気圧接続管路付のロボット搭載用アダプタ （モデルAC-90,AC-180取付用に必要）

ACバリ取り工具のオプション

パーツNo.	9150-FRL-3	9150-FRL-4
内　容	フィルタ/レギュレータ/ルプリケータ （エアモータ用）	フィルタ/レギュレータ/ルプリケータ オイルレベルスイッチ （エアモータ用）



パーツNo.	9150-XMC	9150-P16-B-G
内　容	消音、オイル改修装置	高精度圧力レギュレータキット （コンプライアンス用）

ACバリ取り工具の刃具

パーツNo.	4579-C2	4579-C5	4153-C5	43967	1010-C2
内　容	直線刃 C2マイクロ溝 90°刃先形状	直線刃 3分割構造刃、C5 コーティング	スパイラル刃 C5マイクロ溝 コーティング	直線刃 90°刃先形状	直線刃 C2マイクロ溝 90°刃先形状
適　用	硬質金属用 例：鋼材	高速用途 長寿命	高速用途 長寿命	熱可塑性 プラスチック	軟質金属用 例：アルミ

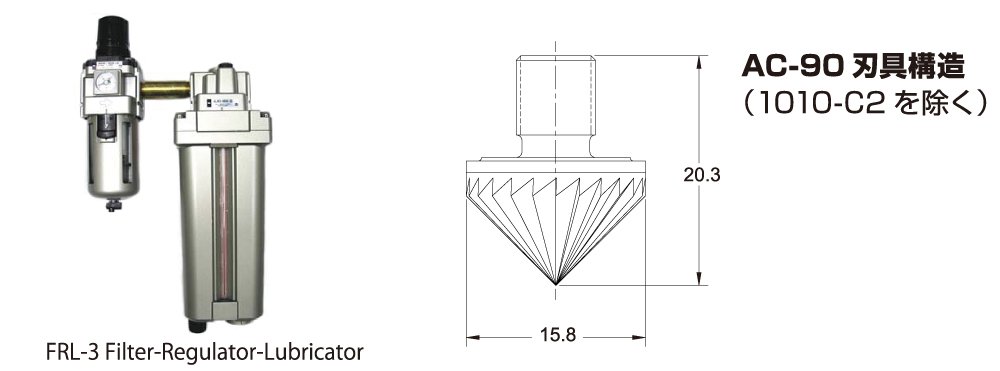

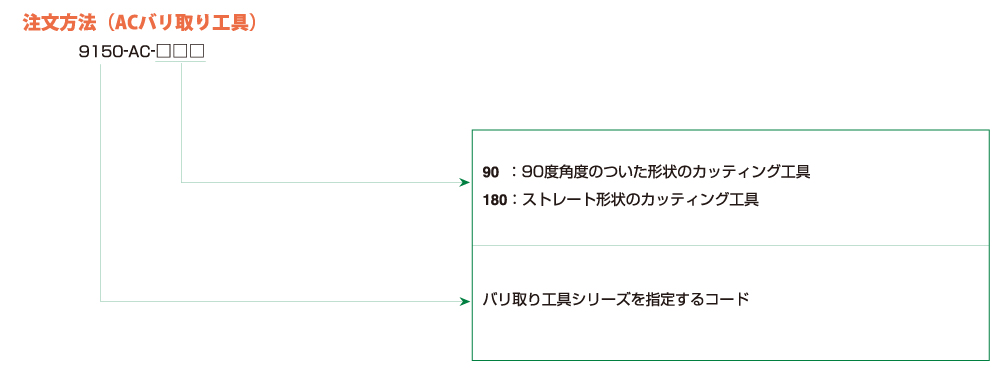

注文方法（ACバリ取り工具)
