組立、バリ取り、研磨、工作機械へのハンドリング、洗浄工程等幅広い用途に適用できます。（25㎏可搬）　
実績のあるクイックチェンジの着脱機構(ボールロック方式)の特長を継承し、用途に合わせた様々なコンタクトブロックが取付可能なクイックチェンジです。

マスタ・プレート添付品
・六角穴付皿ボルト(M4×35)×4
・段付平行ピンx1
・Oリング×4

• カタログPDF
• CAD・図面データ・
  取扱説明書の
  ダウンロードはこちら

FlexR-25の特長

標準オプションコンタクトブロックが2面に取付可能

従来40kg可搬以上のモデルにしか取付出来なかった信号コンタクトブロック、
省配線モジュール等がA側・B側の両側に取付可能です。ご使用用途を大幅に広げることが可能になりました。





本体保護等級を強化

着脱機構部の保護等級 IP66及びIP67    を満たしており、耐環境性に優れている。
パッキン等のゴム材質は全て耐環境性に優れたフッ素を使用。

 ※IP保護等級は水に対するものである為、クーラント液・洗浄液等　液体の種類や銘柄によっては、シール性能を著しく低下させる場合がございます。
　　ご使用環境や条件によりゴム劣化（(膨潤やオゾン劣化など)が見受けられた場合には、個別で相談させて頂きます。
　※水がかかる環境でご使用される際には、非接触電気信号ブロックをご選定下さい。

主な仕様

本体
可搬重量（定格負荷）		245N（25kg）
位置再現精度 ※1		±0.015 mm
動的許容 モーメント	曲げ方向(Tx,Ty)	113.6N･m（1160kgf･m）
	ねじり方向(Tz)	156.8N･m（1,600kgf･m）
締結力(空気圧0.49MPa時） ※２		2,381N（243kgf）
材質	フレーム	アルミニウム合金
	着脱機構部	ステンレス鋼
外形寸法（締結時)		φ98×H58mm
製品重量  (本体部)	マスタ・プレート	660g
	ツール・プレート	470g
着脱機構		ボールロック方式
着脱作動空気圧		0.39〜0.68MPa（4〜7kgf/cm2）
許容温度・湿度範囲		0〜50℃、35〜90%（結露なきこと）
本体保護等級		IP66/IP67
ユーティリティ		空気圧ポート Rc1/8×8本

（※1）位置再現精度とは、一つのマスタ・プレートに対してツール・プレート（A）を繰り返し着脱した際の位置再現精度であり、異なるツール・プレート（B）を着脱した際の（A）と（B）との
　　 　位置再現精度を示すものではございません。
（※2）締結力とは、位置再現性を出すための力であり、締結そのものは脱動作のためのエア供給、または破損するまで保たれます。

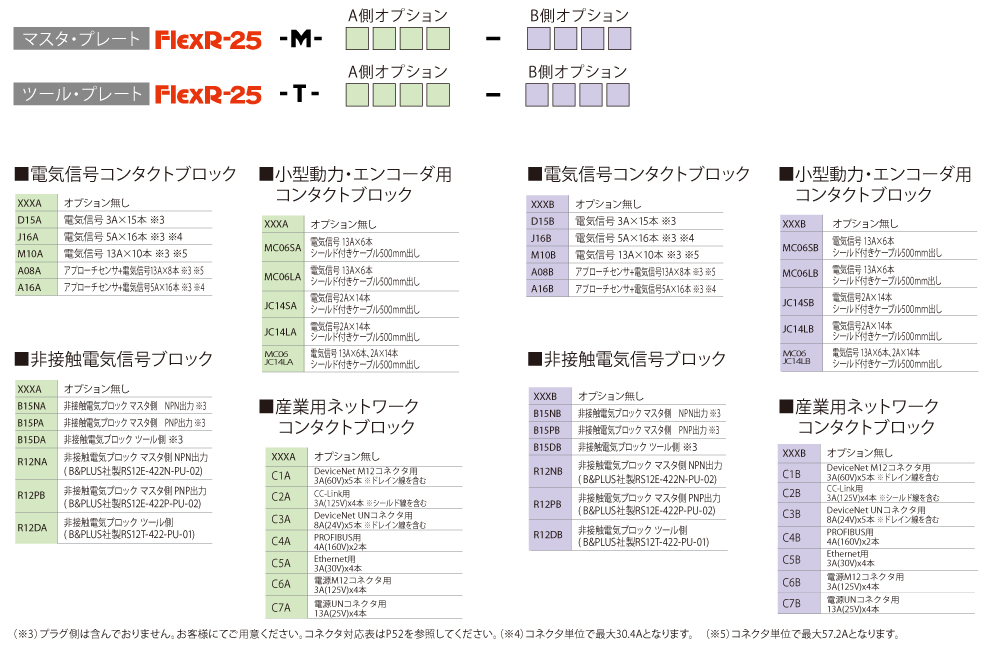

型番表示方法

オプション

サーボ機器対応小型コンタクトブロック

産業用ネットワークコンタクトブロック

電気信号コンタクトブロック

非接触電気信号ブロック
