『QC-10C用ロボット取付プレート』があれば、
クイックチェンジを多関節ロボットに装着する際の、取付プレートの設計、準備が不要！
設計時間の時短、費用軽減に貢献します！

標準オプションとして、ISOフランジに対応できる取付プレートを６種類ラインナップしました！
ぜひ取付プレートも一緒にご検討下さい。



※QC-10BのCADデータ及び取扱説明書がご入用の方は、
　お手数ですがお問合せフォームよりご連絡願います。

マスタ・プレート添付品

・六角穴付ボルト（M3×25）×4
・段付平行ピンx1
※シールプレート、Oリング、皿小ネジは本体に取付けた
    状態で出荷します。

• カタログPDF
• CAD・図面データ・
  取扱説明書の
  ダウンロードはこちら

QC-10Cの特長

接触させない引上げ方式

着動作時には、マス夕・プレートとツール・プレートを接触させない引上げ方式により、芯ずれを吸収。


メカニカル・フェールセーフ機搆

着用空気圧の供給が停止しても、マスタ・プレートとツール・プレートが分離しないよう、当社独自の着脱機構部により、メカニカル・フェールセーフ機構を採用。



ロボット取付プレートに新たにセンサ付がラインナップ！

クイックチェンジを多関節ロボットに装着する際の、取付プレートの設計、準備が不要！
設計時間の時短、費用軽減に貢献します！
着脱確認センサ付きをご使用頂くことで、より安全にロボットとクイックチェンジをお使い頂けます。



QC-10C用コネクタ式コンタクトブロックを新発売！
1 0kg可搬ツールチェンジャのロボットへの取付、配線が簡単になりました‼


コネクタ式で簡単接続

M8コネクタ付きケーブルとの接続が容易に行えます。



ケーブルの取り回しが良く、切断しにくい！

はんだ作業不要で、不慣れな方でも安心してお使い頂けます。



丸みを帯びた安全な形状！

面取り加工で安全性、作業性を向上させました。

※詳しい仕様については下記CADデータダウンロードをご覧ください。
※コネクタ式コンタクトブロックのカタログはこちら

主な仕様

本体
可搬重量（定格負荷）		98N（10kg）
位置再現精度		±0.01mm
動的許容 モーメント	曲げ方向(Tx,Ty)	49N･m（500kgf・cm）
	ねじり方向(Tz)	68.6N･m（700kgf・cm）
締結力(空気圧0.49MPa時） ※1		970.8N（99kgf）
材質	フレーム	ステンレス鋼
	着脱機構部	アルミニウム合金（着脱機構部はステンレス鋼）
外形寸法（締結時)		φ50×H38.5mm
製品重量 (本体部)	マスタ・プレート	245g
	ツール・プレート	85g
着脱機構		ボールロック方式
着脱作動空気圧		0.39〜0.68MPa（4〜7kgf/cm2）
許容温度・温度範囲		0〜50℃、35〜95%（結露なきこと）
ユーティリティ	空気圧ポート	M5×6本



オプション
ユーティリティ	K10A	電気信号  Max.3A DC50V コンタクトプローブ 方式	3A×10本（ハンダ端子）
	K20A		3A×20本（ハンダ端子）
	K10L		3A×10本（リード線1m出し）
	CT8	電気信号 Max,1.5A 30V コネクタ式	1.5A×8本（コネクタ式）
	CT16		1.5A×16本（コネクタ式）

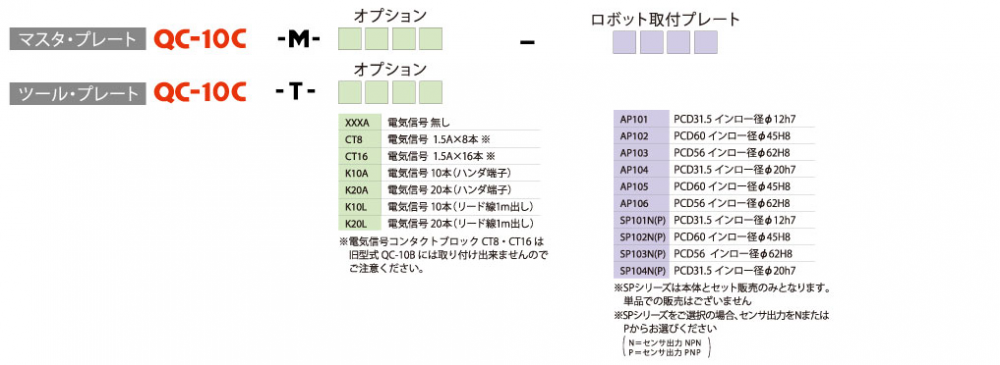

型番表示方法

オプション

QC-10C用ロボット取付プレート

コネクタ式コンタクトブロック

電気信号コンタクトブロック
