QUICK-CHANGE QC-1

ロボットや自動機のハンドやツールを自動的に交換

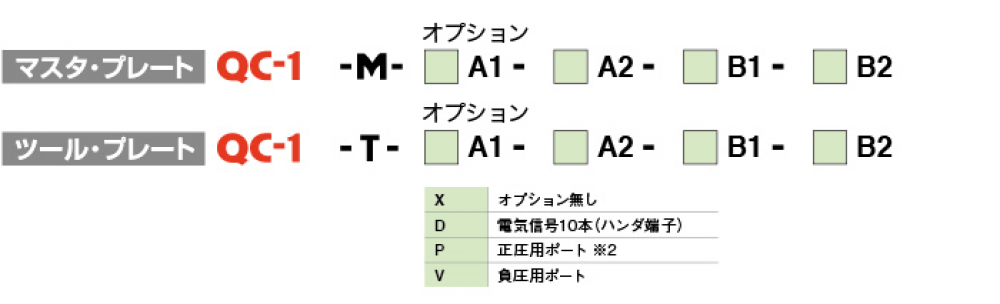

QC-1

精密電子機器・精密機械部品の組立、医薬品・食品分野でのハンドリングを中心とした軽可搬高速ロボットのツールチェンジャです。

マスタ・プレート添付品
・六角穴付ボルト(M3×15)×4
・段付平行ピン×1

ファナック(株)様の「ゲンコツ・ロボット1号M-1iA」（4軸仕様/6軸仕様）のフランジ（PCD20）をロボット側、エンドフェクタ側に採用し、ロボットへの直接取り付けが可能。また、ご使用中のロボットへの後付けも可能。

着動作時には、マス夕・プレートとツール・プレートを接触させない引上げ方式により、芯ずれを吸収。

着用空気圧の供給が停止しても、マスタ・プレートとツール・プレートが分離しないよう、当社独自の着脱機構部により、メカニカル・フェールセーフ機構を採用。
