マテハン・組立て・バリ取り等のさまざまな用途に応じユーティリティは空気圧ポートとセンサ用電気信号、モータ駆動用電気信号等をオプションにより選択できます。

マスタ・プレート添付品
・六角穴付ボルト(M5×35)×6
・段付平行ピンx1
※シールプレート、Oリング、皿小ネジは本体に取り付けた状態で出荷します。

• カタログPDF
• CAD・図面データ・
  取扱説明書の
  ダウンロードはこちら

Flex-40の特長

豊富なユーティリティ

電気信号(容量・接点数) 空気圧ポート（サイズ・数)をオプション選択。


接触させない引上げ方式

着動作時には、マス夕・プレートとツール・プレートを接触させない引上げ方式により、芯ずれを吸収。


メカニカル・フェールセーフ機搆

着用空気圧の供給が停止しても、マスタ・プレートとツール・プレートが分離しないよう、当社独自の着脱機構部により、メカニカル・フェールセーフ機構を採用。

主な仕様

本体
可搬重量（定格負荷）		392N（40kg）
位置再現精度		±0.015 mm
動的許容 モーメント	曲げ方向(Tx,Ty)	314N･m（32kgf･m）
	ねじり方向(Tz)	430N･m（44kgf･m）
締結力(空気圧0.49MPa時） ※1		4,000N（408kgf）
材質	フレーム	アルミニウム合金
	着脱機構部	ステンレス鋼
外形寸法（締結時)		φ115×H57mm
製品重量  (本体部)	マスタ・プレート	1,140g
	ツール・プレート	610g
着脱機構		ボールロック方式
着脱作動空気圧		0.39〜0.68MPa（4〜7kgf/cm2）
許容温度・湿度範囲		0〜50℃、35〜90%（結露なきこと）
ユーティリティ	空気圧ポート	Rc1/8×8本



オプション
ユーティリティ	D15A D15B	電気信号 Max.3A DC50V コンタクトプローブ 方式	3A×15本（Dサブコネクタ） ※2
	J16A J16B	電気信号 Max.5A  DC／AC200V コンタクトプローブ 方式	5A×16本（JMコネクタ） ※3 ※4
	M10A M10B	電気信号 Max.13A  DC250V／AC200V 差込みコンタクト 方式	13A×10本（MSコネクタ） ※3 ※5
	A16A A16B	電気信号 Max.5A  DC／AC200V コンタクトプローブ 方式	アプローチセンサ 　　　　＋  5A×16本（JMコネクタ） ※3 ※4
	A08A A08B	電気信号 Max.13A  差込みコンタクト 方式	アプローチセンサ  　　　　＋  13A×8本（NSコネクタ） ※3 ※5
	B15N B15P	電気信号 Max.50mA　DC24V  非接触電気信号 方式	50mA×15本  WEBシリーズコネクタ※3  インゾーン　１本  IP67
	B15D	電気信号 Max.50mA　DC12V  非接触電気信号 方式	50mA×15本  WEBシリーズコネクタ※3 IP67
	P18A P18B	空気圧ポート	RC1/8×4本
	P14A P14B	空気圧ポート	RC1/4×2本
着脱確認センサ ※6			近接スイッチ2個内蔵型取付プレート採用

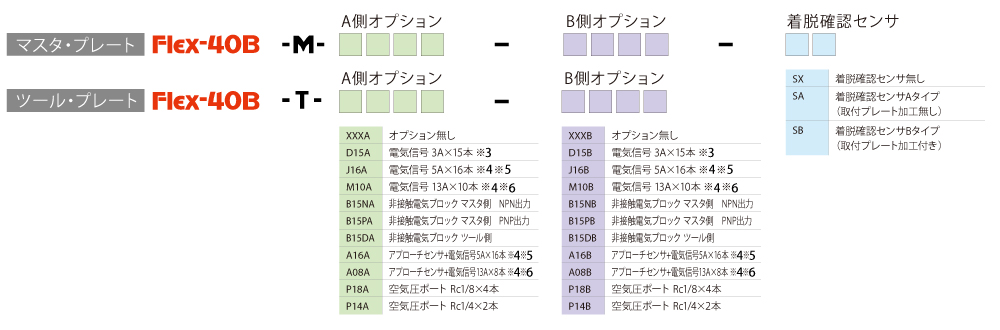

型番表示方法

オプション

サーボ機器対応小型コンタクトブロック

着脱確認センサ

空気圧ポートコンタクトブロック

電気信号コンタクトブロック

非接触電気信号ブロック
