プレス間ハンドリング・マテハン・パレタイジング・バリ取り等さまざまな用途にご使用いただけます。ツール・プレート用に、ID確認設定をしやすくし、ブロック自体を保護するカバーを取り付けたコネクタレスの電気信号コンタクトブロックをオプション設定いたしました。


マスタ・プレート添付品
・六角穴付ボルト（M8×55)×6
・段付平行ピンx1
※シールプレート、Oリング、皿小ネジは本体に取り付けた状態で出荷します。

• カタログPDF
• CAD・図面データ・
  取扱説明書の
  ダウンロードはこちら

QC-150Cの特長

接触させない引上げ方式

着動作時には、マス夕・プレートとツール・プレートを接触させない引上げ方式により、芯ずれを吸収。

メカニカル・フェールセーフ機搆

着用空気圧の供給が停止しても、マスタ・プレートとツール・プレートが分離しないよう、当社独自の着脱機構部により、メカニカル・フェールセーフ機構を採用。

主な仕様

本体
可搬重量（定格負荷）		1,470N（150kg）
位置再現精度		±0.015 mm
動的許容 モーメント	曲げ方向(Tx,Ty)	1,960N･m（200kgf･m）
	ねじり方向(Tz)	1,960N･m（200kgf･m）
締結力(空気圧0.49MPa時） ※1		14,317N（1,460kgf）
材質	フレーム	アルミニウム合金
	着脱機構部	ステンレス鋼
外形寸法（締結時)		φ200×H90mm
製品重量  (本体部)	マスタ・プレート	5,810g
	ツール・プレート	2,860g
着脱機構		ボールロック方式
着脱作動空気圧		0.39〜0.68MPa（4〜7kgf/cm2）
許容温度・湿度範囲		0〜50℃、35〜90%（結露なきこと）
ユーティリティ	電気信号 Max.3A　DC50V コンタクトプローブ方式 空気圧ポート	3A×37本（Dサブコネクタ）※2 or 無し
	空気圧ポート	Rc3/8×10本

オプション
ユーティリティ	D37	電気信号	3A×37本（Dサブコネクタ） ※2
	J16Z	電気信号	5A×16本（JMコネクタ） ※3 ※4
	M10Z	電気信号	13A×10本（MSコネクタ） ※3 ※5
	M19Z	電気信号	13A×19本（MSコネクタ） ※3 ※6
	B15N B15P	電気信号 Max.50mA DC24V 非接触方	50mAx15本 WEBシリーズコネクタ ※3 インゾーン 1本 IP67
	B15D	電気信号 Max.5mA DC12V 非接触方	5mAx15本 WEBシリーズコネクタ ※3 IP67
	E50Z	アースコンタクト	500A（使用率50％）×1本
	P18Z	空気圧ポート	Rc1/8×4本
	P14Z	空気圧ポート	Rc1/4×2本
	P38Z	空気圧ポート	Rc3/8×4本
	P3WZ	空気圧ポート	Rc3/8×2本
着脱確認センサ ※7			近接スイッチ2個内蔵型取付プレート採用

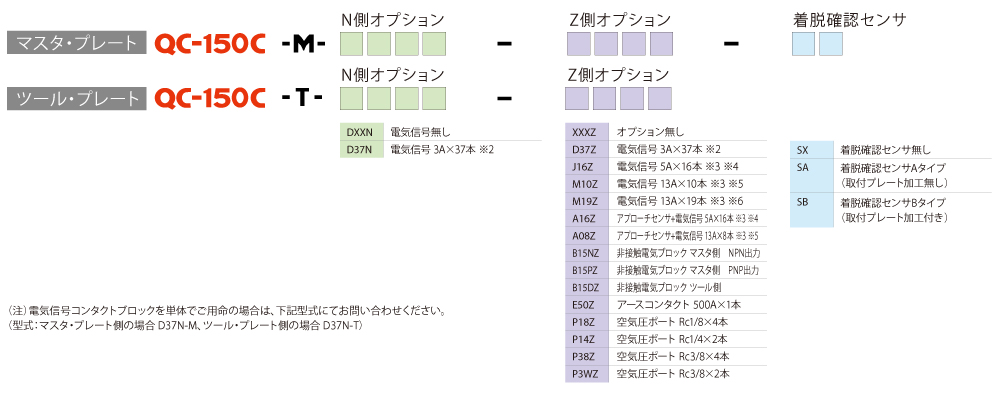

型番表示方法

オプション

アースコンタクト

着脱確認センサ

空気圧ポートコンタクトブロック

電気信号コンタクトブロック

非接触電気信号ブロック
