マスタ・プレート添付品

・六角穴付皿ボルト（M4×30）×4
・段付平行ピンx1
※シールプレート、Oリング、皿小ネジは本体に取り付けた状態で出荷します。

• カタログPDF
• CAD・図面データ・
  取扱説明書の
  ダウンロードはこちら

QC-20Dの特長

接触させない引上げ方式

着動作時には、マス夕・プレートとツール・プレートを接触させない引上げ方式により、芯ずれを吸収。


メカニカル・フェールセーフ機搆

着用空気圧の供給が停止しても、マスタ・プレートとツール・プレートが分離しないよう、当社独自の着脱機構部により、メカニカル・フェールセーフ機構を採用。

主な仕様

本体
可搬重量（定格負荷)		196N（20kg）
位置再現精度		±0.015mm
動的許容 モーメント	曲げ方向(Tx,Ty)	113.6N･m（1,160kgf･cm）
	ねじり方向(Tz)	156.8N･m（1,600kgf･cm）
締結力(空気圧0.49MPa時） ※1		2,059N（210kgf）
材質	フレーム	アルミニウム合金
	着脱機構部	ステンレス鋼
外形寸法（締結時)		φ90×H45.4mm
製品重量 (本体部)	マスタ・プレート	515g
	ツール・プレート	355g
着脱機構		ボールロック方式
着脱作動空気圧		0.39〜0.68MPa（4〜7kgf/cm2）
許容温度・温度範囲		0〜50℃、35〜90%（結露なきこと）



オプション
ユーティリティ	DXPA	電気信号	無し
		空気圧ポート	M5×8本
	DXPB	電気信号	無し
		空気圧ポート	M5×12本
	DAPA	電気信号 Max.3A DC50V コンタクトプローブ 方式	3A×15本 （Dサブコネクタ） ※2
		空気圧ポート	M5×8本
	DAPB	電気信号 Max.3A DC50V コンタクトプローブ 方式	3A×15本 （Dサブコネクタ） ※2
		空気圧ポート	M5×12本
	DBPA	電気信号 Max.3A DC50V コンタクトプローブ 方式	3A×30本 （Dサブコネクタ） ※2
		空気圧ポート	M5×8本

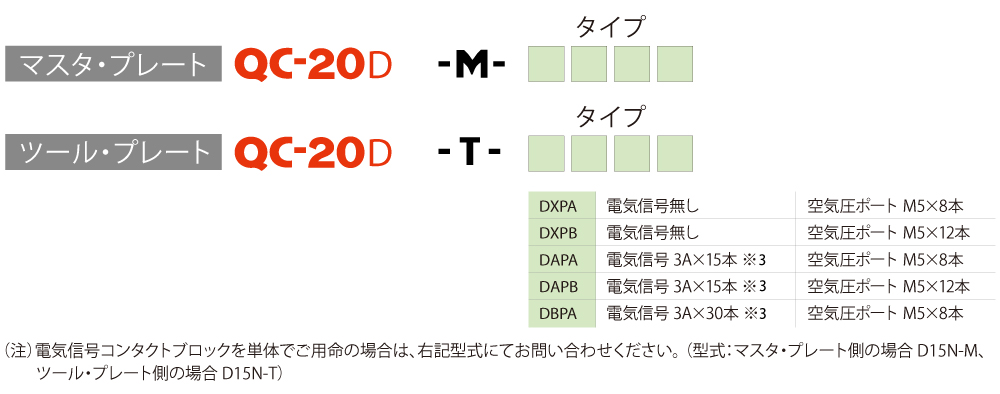

型番表示方法

オプション

電気信号あり

電気信号なし

電気信号コンタクトブロック
