電気信号や空気圧をワンタッチで接続・切り離しができるカップリングユニットです。従来、段取り替え時に手動で行なっていた信号線や空気圧継手の切り離しおよび再接続の作業を一箇所に集約し、ワンタッチ切り替えが可能になります。接点部分には、当社クイックチェンジで実績のある各種モジュール部品を使用しており高い信頼性と耐久性があります。

※カップルジョイントのCADデータにつきましては、お問い合わせフォームよりお問い合わせ頂きます様お願い致します。





• カタログPDF
• CAD・図面データ・
  取扱説明書の
  ダウンロードはこちら

カップルジョイントの特徴

豊富なユーティリティ

プレス及び溶接工程の金型・治具交換に必要なユーティリティを品揃えしており、最大で3モジュールを組合せ選択可能です。また、空気圧ポートは自閉弁付ポートも品揃えしております。


フローティング量±1mm

着動作時に金型・治具などの位置ズレを調整可能なフローティング機構を有しておりますので、確実な接続が可能です。



主な用途

溶接治具段取り替え時の配線
配管ワンタッチ接続・通電・通気が必要な移動台車と固定装置間の接続

主な適用分野

プレス、射出成形など金型交換
溶接治具の交換

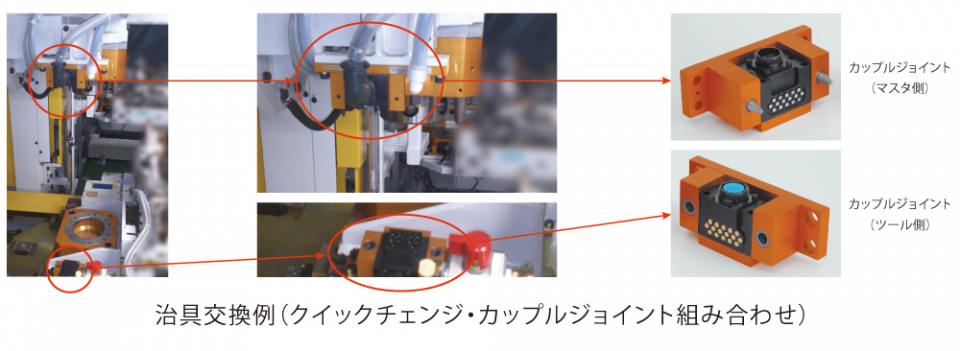

使用事例

主な仕様

外形寸法・重量	1モジュール仕様（空気圧ポート有） 【CJ2-PS1A】	122×91×109mm・1277g
	1モジュール仕様（空気圧ポート無） 【CJ2-J16A】	147×91×109mm・1525g
接続ユーティリティ	電気信号 MAX.5A DC/AC 200V コンタクトプローブ方式	5A×16本 ※1 ※2 マスタ側JMR2116M-D ツール側JMR2116F-D
	電気信号 MAX.13A DC250V/AC 200V 差込みコンタクト方式	13A×10本 ※1 ※3 マスタ側D/MS3102A18-1P ツール側D/MS3102A18-1S
	空気圧ポート（自閉弁無、有）	Rc3/8
許容温度・湿度範囲		0～55℃、0～95％（結露なきこと）

（※1）プラグ側は含んでおりません。お客様にてご用意ください。
（※2）コネクタ単位で最大30.4Aとなります。
（※3）コネクタ単位で最大57.2Aとなります。

型番表示方法
