製品検索

  ATIセンサ Axia80     型番:ATIセンサ Axia80

ATIセンサ Axia80

重量 300 g
外径 82 mm
高さ 25.4  mm

  ATI バリトリ工具 ACTシリーズ     型番:ATI バリトリ工具 ACTシリーズ

ATI バリトリ工具 ACTシリーズ

ATI バリトリ工具 ACTシリーズ

  ATI バリトリ工具 ACシリーズ     型番:ATI バリトリ工具 ACシリーズ

ATI バリトリ工具 ACシリーズ

ATI バリトリ工具 ACシリーズ

  ATI バリトリ工具 RCシリーズ     型番:ATI バリトリ工具 RCシリーズ

ATI バリトリ工具 RCシリーズ

ATI バリトリ工具 RCシリーズ

  ATIセンサ Omega331     型番:ATIセンサ Omega331

ATIセンサ Omega331

重量 47 kg
外径 330 mm
高さ 107  mm

  ATIセンサ Omega250     型番:ATIセンサ Omega250

ATIセンサ Omega250

重量 31.8 kg
外径 295 mm
高さ 94.9  mm

  ATIセンサ Omega191     型番:ATIセンサ Omega191

ATIセンサ Omega191

重量 9.41 kg
外径 190 mm
高さ 64.0  mm

  ATIセンサ Omega160     型番:ATIセンサ Omega160

ATIセンサ Omega160

重量 2.72 kg
外径 156.5 mm
高さ 55.9  mm

  ATIセンサ Omega85     型番:ATIセンサ Omega85

ATIセンサ Omega85

重量 0.658 kg
外径 85 mm
高さ 33.4  mm

  ATIセンサ Theta     型番:ATIセンサ Theta

ATIセンサ Theta

重量 4.99 kg
外径 155 mm
高さ 61.1 mm

  ATIセンサ Delta     型番:ATIセンサ Delta

ATIセンサ Delta

重量 0.913 kg
外径 94.5 mm
高さ 33.3 mm

  ATIセンサ Gamma     型番:ATIセンサ Gamma

ATIセンサ Gamma

重量 0.255kg
外径 75.4 mm
高さ 33.3 mm

  ATIセンサ Mini85     型番:ATIセンサ Mini85

ATIセンサ Mini85

重量 635g
外径 85 mm
高さ 29.8 mm

  ATIセンサ Mini58     型番:ATIセンサ Mini58

ATIセンサ Mini58

重量 0.50 kg
外径 58 mm
高さ 30 mm

  ATIセンサ Mini45     型番:ATIセンサ Mini45

ATIセンサ Mini45

重量 91.7 g
外径 45 mm
高さ 15.7 mm

  ATIセンサ Mini40     型番:ATIセンサ Mini40

ATIセンサ Mini40

重量 49.98 g
外径 40 mm
高さ 12.25 mm

  ATIセンサ Nano43     型番:ATIセンサ Nano43

ATIセンサ Nano43

重量 38.7 g
外径 43 mm
高さ 11.53 mm

  ATIセンサ Nano25     型番:ATIセンサ Nano25

ATIセンサ Nano25

重量 63.4 g
外径 25 mm
高さ 21.6 mm

  ATIセンサ Nano17     型番:ATIセンサ Nano17

ATIセンサ Nano17

重量 9.07 g
外径 17 mm
高さ 14.5 mm

  ATIセンサ Nano17Ti     型番:ATIセンサ Nano17Ti

ATIセンサ Nano17Ti

重量10.1 g
外径17 mm
高さ14.5 mm

  BL MINIセンサ     型番:BL MINIセンサ

BL MINIセンサ

BL MINIセンサ

  BL MICROセンサ     型番:BL MICROセンサ

BL MICROセンサ

BL MICROセンサ

  BL NANOセンサ     型番:BL NANOセンサ

BL NANOセンサ

BL NANOセンサ

  BL Thin NANOセンサ     型番:BL Thin NANOセンサ

BL Thin NANOセンサ

BL Thin NANOセンサ

  位置誤差修正装置(リストコンプライアンサ)     型番:位置誤差修正装置(リストコンプライアンサ)

位置誤差修正装置(リストコンプライアンサ)

位置誤差修正装置(リストコンプライアンサ)

製品詳細

PDF

DXF

IGES

STEP

  位置誤差修正装置(ロックアップRCCデバイス)     型番:位置誤差修正装置(ロックアップRCCデバイス)

位置誤差修正装置(ロックアップRCCデバイス)

位置誤差修正装置(ロックアップRCCデバイス)

製品詳細

PDF

DXF

IGES

STEP

  カップルジョイント 1モジュール     型番:カップルジョイント 1モジュール

カップルジョイント 1モジュール

カップルジョイント 1モジュール

  カップルジョイント 2モジュール     型番:カップルジョイント 2モジュール

カップルジョイント 2モジュール

カップルジョイント 2モジュール

  カップルジョイント 3モジュール     型番:カップルジョイント 3モジュール

カップルジョイント 3モジュール

電気信号や空気圧をワンタッチで接続・切り離しができるカップリングユニットです。

 省配線モデル(CC-Link仕様) PN-ZERO 2/C-4(CC-Link仕様)     型番:PN-ZERO 2/C-4(CC-Link仕様)

PN-ZERO 2/C-4(CC-Link仕様)

電気信号
CC-Link通信 予備電線4本
空気圧 ポート数:2本

製品詳細

PDF

DXF

IGES

STEP

 省配線モデル(ユニワイヤ仕様) PN-ZERO 2/U-6(ユニワイヤ仕様)     型番:PN-ZERO 2/U-6(ユニワイヤ仕様)

PN-ZERO 2/U-6(ユニワイヤ仕様)

電気信号
ユニワイヤ通信+予備電線6本
空気圧 ポート数:2本

製品詳細

PDF

DXF

IGES

STEP

 省配線モデル(デバイスネット仕様) PN-ZERO 2/D-5(デバイスネット仕様)     型番:PN-ZERO 2/D-5(デバイスネット仕様)

PN-ZERO 2/D-5(デバイスネット仕様)

電気信号
デバイスネット通信 予備電線5本
空気圧 ポート数:2本

製品詳細

PDF

DXF

IGES

STEP

 アナログ信号モデル  PN-ZERO 2/36     型番:PN-ZERO 2/36

PN-ZERO 2/36

アナログ信号モデル
外法寸法  φ89mmxH172mm
製品重量  3.0kg

製品詳細

PDF

DXF

IGES

STEP

 アナログ信号モデル  PN-ZERO 2/24     型番:PN-ZERO 2/24

PN-ZERO 2/24

アナログ信号モデル
外法寸法  φ89mmxH152mm
製品重量  2.9kg

製品詳細

PDF

DXF

IGES

STEP

 アナログ信号モデル  PN-ZERO 2/12     型番:PN-ZERO 2/12

PN-ZERO 2/12

アナログ信号モデル
外法寸法  φ89mmxH152mm
製品重量  2.8kg

製品詳細

PDF

DXF

IGES

STEP

 アナログ信号モデル  PN-ZERO 2/6     型番:PN-ZERO 2/6

PN-ZERO 2/6

アナログ信号モデル
外法寸法  φ89mmxH132mm
製品重量  2.6kg

製品詳細

PDF

DXF

IGES

STEP

  QUICK-CHANGE ZEUS     型番:QUICK-CHANGE ZEUS

QUICK-CHANGE ZEUS

可搬重量(定格負荷)1,470~2,254N(150~230kg)
外形寸法(締結時)    φ226×H110mm
製品重量 (本体部)    マスタ・プレート5.4kg
                             ツール・プレート2.3kg

製品詳細

PDF

DXF

IGES

STEP

  E51M,E51T     型番:ZEUS-M-E51M/ZEUS-T-E51T

ZEUS-M-E51M/ZEUS-T-E51T

500A×1本(使用率50%)

PDF

DXF

  GLM,GLT     型番:ZEUS-M-GLM/ZEUS-T-GLT

ZEUS-M-GLM/ZEUS-T-GLT

A、B側用アタッチメントモジュール
(QCシリーズ用オプションを取付けるためのモジュールです)

PDF

DXF

IGES

STEP

  LCM,LCT     型番:ZEUS-M-LCM/ZEUS-T-LCT

ZEUS-M-LCM/ZEUS-T-LCT

A、B側用カバー(モジュール不使用時、カバー取付必須)

PDF

DXF

IGES

STEP

  SEM,SET     型番:ZEUS-M-SEM/ZEUS-T-SET

ZEUS-M-SEM/ZEUS-T-SET

動力20A(500V)×6本
信号5A(220V)×17本

PDF

DXF

IGES

STEP

  SEYM,SEYT     型番:ZEUS-M-SEYM/ZEUS-T-SEYM

ZEUS-M-SEYM/ZEUS-T-SEYM

力20A(500V)×6本
信号5A(220V)×17本

PDF

DXF

IGES

STEP

  FL4     型番:ZEUSFL-M-4/ZEUSFL-T-4

ZEUSFL-M-4/ZEUSFL-T-4

4ポート
Rc3/8×4本(セルフシール付)
冷却水・空気圧兼用

PDF

DXF

IGES

STEP

  ZEUSマスタ本体     型番:ZEUS-M1*-XXXA-XXXB-XXXC-IS-A*-VE

ZEUS-M1*-XXXA-XXXB-XXXC-IS-A*-VE

PDF

DXF

IGES

STEP

  ZEUSマスタ本体     型番:ZEUS-M1*-XXXA-XXXB-XXXC-IS-A*-VN

ZEUS-M1*-XXXA-XXXB-XXXC-IS-A*-VN

PDF

DXF

IGES

STEP

  ZEUSマスタ本体     型番:ZEUS-M1*-XXXA-XXXB-XXXC-IS-A*-XE

ZEUS-M1*-XXXA-XXXB-XXXC-IS-A*-XE

PDF

DXF

IGES

STEP

  FP4     型番:ZEUS-T-FP4

ZEUS-T-FP4

4ポート
Rc3/8×4本(セルフシール無し)
空気圧専用

PDF

DXF

IGES

STEP

  FL6     型番:ZEUS-M-FL6

ZEUS-M-FL6

6ポート
Rc3/8×6本(セルフシール付)
冷却水・空気圧兼用

PDF

DXF

IGES

STEP

  FP6     型番:ZEUS-T-FP6

ZEUS-T-FP6

6ポート
Rc3/8×6本(セルフシール無し)
空気圧専用

PDF

DXF

IGES

STEP

  E51M,E51T     型番:ZEUS-M-E51/ZEUS-T-E51

ZEUS-M-E51/ZEUS-T-E51

500A×1本(使用率50%)

PDF

DXF

  GSM,GST     型番:ZEUS-M-GS/ZEUS-T-GS

ZEUS-M-GS/ZEUS-T-GS

C側用アタッチメントモジュール
(QCシリーズ用オプションを取付けるためのモジュールです)

PDF

DXF

IGES

STEP

  SCM,SCT     型番:ZEUS-M-SC/ZEUS-T-SC

ZEUS-M-SC/ZEUS-T-SC

C側用カバー
(モジュール不使用時、カバー取付必須)

PDF

DXF

IGES

STEP

  WPM,WPT     型番:ZEUS-M-WP/ZEUS-T-WP

ZEUS-M-WP/ZEUS-T-WP

200A(使用率25%)600V
連続100A(600V)×3本
サーモ信号:5A(200V)×3本

PDF

DXF

IGES

STEP

  WSM,WST     型番:ZEUS-M-WS/ZEUS-T-WS

ZEUS-M-WS/ZEUS-T-WS

200A(使用率25%)600V
連続100A(600V)×3本 ※4
サーモ信号:5A(200V)×3本

PDF

DXF

IGES

STEP

  ZEUSマスタ本体     型番:ZEUS-M1*-XXXA-XXXB-XXXC-IS-A*-XN

ZEUS-M1*-XXXA-XXXB-XXXC-IS-A*-XN

PDF

DXF

IGES

STEP

  ZEUSマスタ本体     型番:ZEUS-M1*-XXXA-XXXB-XXXC-IN**-A*-VE

ZEUS-M1*-XXXA-XXXB-XXXC-IN**-A*-VE

DXF

IGES

STEP

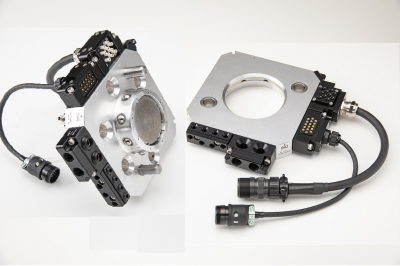

  GC-300A     型番:GC-300A

GC-300A

可搬重量(定格負荷)2,940N(300kg)
外形寸法(締結時)    W355×D265×H165mm
製品重量 (本体部)    ※2マスタ・プレート18.5kg
                            ツール・プレート9.5kg

製品詳細

PDF

IGES

STEP

  SC04M,SC06M     型番:GC-300-M(T)-SC04M,SC06M

GC-300-M(T)-SC04M,SC06M

IGES

STEP

  PC3DM,PC3DT     型番:GC-300A0M(T)-PC3DM,PC3DT

GC-300A0M(T)-PC3DM,PC3DT

IGES

STEP

  PC3EM,PC3ET     型番:GC-300-M(T)-PC3EM/GC-300-M(T)-PC3ET

GC-300-M(T)-PC3EM/GC-300-M(T)-PC3ET

IGES

STEP

  USP-100A     型番:USP-100A

USP-100A

可搬重量(定格負荷)980N(100kg)
外形寸法(締結時)    φ179×H79.5mm
製品重量  (本体部)    マスタ・プレート3.5kg
                             ツール・プレート2.0kg

製品詳細

PDF

DXF

IGES

STEP

  D15U     型番:USP-100A-M(T)-D15U

USP-100A-M(T)-D15U

3A×15本
Dサブ15コンタク卜(雌レセプタクル)

PDF

DXF

IGES

STEP

  Flex-300A     型番:Flex-300A

Flex-300A

可搬重量(定格負荷)2,980N(300kg)
外形寸法(締結時)    φ259×H116mm
製品重量 (本体部)    マスタ・プレート13.2kg
                            ツール・プレート7.2kg

製品詳細

PDF

DXF

IGES

STEP

  M10A,M10B     型番:Flex-300-M(T)-M10A,M10B

Flex-300-M(T)-M10A,M10B

13A×10本(MSコネクタ)

M10Aマスタ側は、
D/MS3102A18-1Pを使用
M10Aツール側は、
D/MS3102A18-1Sを使用
M10Bマスタ側は、
D/MS3102A18-19Pを使用
M10Bツール側は、
D/MS3102A18-19Sを使用

PDF

DXF

IGES

STEP

  M20A,M20B     型番:Flex-300A-M(T)-M20A,M20B

Flex-300A-M(T)-M20A,M20B

3A×20本(MSコネクタ)

M20Aマスタ側は、
D/MS3102A18-1Pを2個使用
M20Aツール側は、
D/MS3102A18-1Sを2個使用
M20Bマスタ側は、
D/MS3102A18-19Pを2個使用
M20Bツール側は、
D/MS3102A18-19Sを2個使用

PDF

DXF

IGES

STEP

  空気圧ポートコンタクトブロック     型番:Flex-300A-M(T)-P3WA,P3WB

Flex-300A-M(T)-P3WA,P3WB

Rc3/8×2本

PDF

DXF

IGES

STEP

  J16A,J16B     型番:Flex-300A-M(T)-J16A,J16B

Flex-300A-M(T)-J16A,J16B

5A×16本(JMコネクタ)

J16Aマスタ側は、
JMR2116M-Dを使用
J16Aツール側は、
JMR2116F-Dを使用
J16Bマスタ側は、
JMR2116MX-Dを使用
J16Bツール側は、
JMR2116FX-Dを使用

PDF

DXF

IGES

STEP

  J32A,J32B     型番:Flex-300A-M(T)-J32A,J32B

Flex-300A-M(T)-J32A,J32B

5A×32本(JMコネクタ)

J32Aマスタ側は、
JMR2116M-Dを2個使用
J32Aツール側は、
JMR2116F-Dを2個使用
J32Bマスタ側は、
JMR2116MX-Dを2個使用
J32Bツール側は、
JMR2116FX-Dを2個使用

PDF

DXF

IGES

STEP

  B15NA_B,B15PA_B,B15DA_B     型番:Flex-300A-M(T)-B15NA_B,B15PA_B,B15DA_B

Flex-300A-M(T)-B15NA_B,B15PA_B,B15DA_B

B15N NPN出力 B15P PNP出力
B15N、B15PはWEBR-2119MS-Dを使用
B15DはWEBR-2116FS-Dを使用

IGES

STEP

  E50A,E50B     型番:Flex-300A-M(T)-E50A,E50B

Flex-300A-M(T)-E50A,E50B

アースコンタクト500A×1本

PDF

DXF

IGES

STEP

  P18A,P18B     型番:Flex-300A-M(T)-P18A,P18B

Flex-300A-M(T)-P18A,P18B

Rc1/8×4本

PDF

DXF

IGES

STEP

  P14A,P14B     型番:lex-300A-M(T)-P14A,P14B

lex-300A-M(T)-P14A,P14B

Rc1/4×2本

PDF

DXF

IGES

STEP

  P38A,P38B     型番:Flex-300A-M(T)-P38A,P38B

Flex-300A-M(T)-P38A,P38B

Rc3/8×4本

PDF

DXF

IGES

STEP

  SA,SB     型番:Flex-300A-M(T)-SA,SB

Flex-300A-M(T)-SA,SB

近接スイッチ2個内蔵しピストンの
位置確認により着脱確認

IGES

STEP

  QCP-220     型番:QCP-220

QCP-220

可搬重量(定格負荷)2,156N(220kg)
外形寸法(締結時)    φ229×H110mm
製品重量 (本体部)     マスタ・プレート8.4kg
                             ツール・プレート3.6kg

製品詳細

PDF

DXF

IGES

STEP

  J16B     型番:QCP-M(T)-J16B

QCP-M(T)-J16B

5A×16本(JMコネクタ)
J16Bマスタ側はJMR2116MX-Dを使用
J16Bツール側はJMR2116FX-Dを使用


PDF

DXF

IGES

STEP

  P3WB     型番:QCP-220-M(T)-P3WB

QCP-220-M(T)-P3WB

Rc3/8×2本

PDF

DXF

IGES

STEP

  P38B     型番:QCP-220-M(T)-P38B

QCP-220-M(T)-P38B

Rc3/8×4本

PDF

DXF

IGES

STEP

  L16A,J16A     型番:QCP-220-M(T)-L16A,J16A

QCP-220-M(T)-L16A,J16A

5A×16本(JMコネクタ)
L16Aマスタ側は、JMR2119M-Dを使用
J16Aマスタ側は、JMR2116M-Dを使用
J16Aツール側は、JMR2116F-Dを使用

PDF

DXF

IGES

STEP

  M10B     型番:QCP-220-M(T)-M10B

QCP-220-M(T)-M10B

13A×10本(MSコネクタ)
M10Bマスタ側はD/MS3102A18-19Pを使用
M10Bツール側はD/MS3102A18-19Sを使用
(MSレセプタクルはRoHS対応品を使用しています)

PDF

DXF

IGES

STEP

  B15NB,B15PB,B15DB     型番:QCP-220-M(T)-B15NB,B15PB,B15DB

QCP-220-M(T)-B15NB,B15PB,B15DB

B15NB  NPN出力
B15PB  PNP出力
B15NB、B15PBはWEBR-2119MS-Dを使用
B15DBはWEBR-2116FS-Dを使用


PDF

DXF

IGES

STEP

  L16A-M     型番:L16A-M

L16A-M

PDF

DXF

IGES

STEP

  QC-150C     型番:QC-150C

QC-150C

可搬重量(定格負荷)1,470N(150kg)
外形寸法(締結時)     φ200×H90mm
製品重量 (本体部)     マスタ・プレート5,810g
                              ツール・プレート2,860g

製品詳細

PDF

DXF

IGES

STEP

  M19Z     型番:QC-150C-M(T)-M19Z

QC-150C-M(T)-M19Z

13A×19本(MSコネクタ)
M19Zマスタ側は、D/MS3102A22-14Pを使用
M19Zツール側は、D/MS3102A22-14Sを使用

PDF

DXF

IGES

STEP

  D37Z     型番:QC-150C-M(T)-D37Z

QC-150C-M(T)-D37Z

3A×37本
Dサブ37コンタクト(雌レセプタクル)

PDF

DXF

IGES

STEP

  J16Z     型番:QC-150C-M(T)-J16Z

QC-150C-M(T)-J16Z

5A×16本(JMコネクタ)
J16Zマスタ側は、JMR2116M-Dを使用
J16Zツール側は、JMR2116F-Dを使用

PDF

DXF

IGES

STEP

  M10Z     型番:QC-150C-M(T)-M10Z

QC-150C-M(T)-M10Z

13A×10本(MSコネクタ)]
M10Zマスタ側は、D/MS3102A18-1Pを使用
M10Zツール側は、D/MS3102A18-1Sを使用

PDF

DXF

IGES

STEP

  A16Z     型番:QC-150C-M(T)-A16Z

QC-150C-M(T)-A16Z

アプローチセンサ
5A×16本(JMコネクタ)]
A16Zマスタ側は、JMR2119M-Dを使用
A16Zツール側は、JMR2116F-Dを使用

PDF

DXF

IGES

STEP

  A08Z     型番:QC-150C-M(T)-A08Z

QC-150C-M(T)-A08Z

アプローチセンサ
13A×8本(MSコネクタ)
A08Zマスタ側は、D/MS3102A18-1Pを使用
A08Zツール側は、D/MS3102A18-1Sを使用

PDF

DXF

IGES

STEP

  B15NZ,B15PZ,B15DZ     型番:QC-150C-B15NZ,B15PZ,B15DZ

QC-150C-B15NZ,B15PZ,B15DZ

B15NZ  NPN出力
B15PZ  PNP出力
B15NZ、B15PZはWEBR-2119MS-Dを使用
B15DZはWEBR-2116FS-Dを使用


PDF

DXF

IGES

STEP

  E50Z     型番:QC-150C-M(T)-E50Z

QC-150C-M(T)-E50Z

アースコンタクト
500A×1本

PDF

DXF

IGES

STEP

  P18Z     型番:QC-150C-M(T)-P18Z

QC-150C-M(T)-P18Z

Rc1/8×4本

PDF

DXF

IGES

STEP

  P14Z     型番:QC-150C-M(T)-P14Z

QC-150C-M(T)-P14Z

Rc1/4×2本

PDF

DXF

IGES

STEP

  P38Z     型番:QC-150C-M(T)-P38Z

QC-150C-M(T)-P38Z

Rc3/8×4本

PDF

DXF

IGES

STEP

  P3WZ     型番:QC-150C-M(T)-P3WZ

QC-150C-M(T)-P3WZ

Rc3/8×2本

PDF

DXF

IGES

STEP

  SA,SB     型番:QC-150C-M(T)-SA,SB

QC-150C-M(T)-SA,SB

近接スイッチ2個内蔵し
ピストンの位置確認により着脱確認

IGES

STEP

  QCP-100A     型番:QCP-100A

QCP-100A

可搬重量(定格負荷)980N(100kg)
外形寸法(締結時)    φ189×H50mm
製品重量 (本体部)     マスタ・プレート3.0kg
                             ツール・プレート1.7kg

製品詳細

PDF

DXF

IGES

STEP

  J16A,J16B     型番:QCP-100A-M(T)-J16A,J16B

QCP-100A-M(T)-J16A,J16B

5A×16本(J16A・B)
J16Aマスタ側は、JMR2116M-Dを使用
J16Aツール側は、JMR2116F-Dを使用
J16Bマスタ側は、JMR2116MX-Dを使用
J16Bツール側は、JMR2116FX-Dを使用
L16Aマスタ側は、JMR2119M-Dを使用

PDF

DXF

IGES

STEP

  M10A,M10B,L07A     型番:QCP-!A-M(T)-M10A,M10B,L07A

QCP-!A-M(T)-M10A,M10B,L07A

13A×10本(M10A・B)
13A×7本+着脱確認信号(L07A)
M10A・L07Aマスタ側は、D/MS3102A18-1Pを使用
M10Aツール側は、D/MS3102A18-1Sを使用
M10Bマスタ側は、D/MS3102A18-19Pを使用
M10Bツール側は、D/MS3102A18-19Sを使用

PDF

DXF

IGES

STEP

  R16A,R16B     型番:QCP-100A-M(T)-R16A,R16B

QCP-100A-M(T)-R16A,R16B

5A×16本(コネクタレス)
配線はお客様にてハンダ付けをお願いします。
(マスタ側はJ16A・J16B・L16Aのいずれかを
  ご使用ください。)

PDF

DXF

IGES

STEP

  B15NA_B,B15PA/B,B15DA_B     型番:QCP-100A-M(T)-B15NA_B,B15PA/B,B15DA_B

QCP-100A-M(T)-B15NA_B,B15PA/B,B15DA_B

B15NA/B  NPN出力
B15PA/B  PNP出力
B15NA/B、B15PA/BはWEBR-2119MS-Dを使用
B15DA/BはWEBR-2116FS-Dを使用

PDF

DXF

IGES

STEP

  P38A,P38B     型番:QCP-100A-M(T)-P38A,P38B

QCP-100A-M(T)-P38A,P38B

Rc3/8×4本

PDF

DXF

IGES

STEP

  SA,SB     型番:QCP-100A-M(T)-SA,SB

QCP-100A-M(T)-SA,SB

近接スイッチ2個内蔵しピストンの位置確認により
着脱確認

IGES

STEP

  Flex-100B     型番:Flex-100B

Flex-100B

可搬重量(定格負荷)980N(100kg)
外形寸法(締結時)    φ178×H81.5mm
製品重量 (本体部)     マスタ・プレート3,900g
                             ツール・プレート2,250g

製品詳細

PDF

DXF

IGES

STEP

  P38A,P38B     型番:Flex-100B-M(T)-P38A,P38B

Flex-100B-M(T)-P38A,P38B

Rc3/8×4本

PDF

DXF

IGES

STEP

  P3WA,P3WB     型番:Flex-100B-M(T)-P3WA,P3WB

Flex-100B-M(T)-P3WA,P3WB

Rc3/8×2本

PDF

DXF

IGES

STEP

  D15A,D15B     型番:Flex-100-M(T)-D15A,D15B

Flex-100-M(T)-D15A,D15B

PDF

DXF

IGES

STEP

  J16A,J16B     型番:Flex-100B-M(T)-J16A,J16B

Flex-100B-M(T)-J16A,J16B

PDF

DXF

IGES

STEP

  M10A,M10B     型番:Flex-100B-M(T)-M10A,M10B

Flex-100B-M(T)-M10A,M10B

13A×10本(MSコネクタ)
M10Aマスタ側は、D/MS3102A18-1Pを使用
M10Aツール側は、D/MS3102A18-1Sを使用
M10Bマスタ側は、D/MS3102A18-19Pを使用
M10Bツール側は、D/MS3102A18-19Sを使用

PDF

DXF

IGES

STEP

  B15NA_B,B15PA_B,B15DA_B     型番:Flex-100-M(T)-B15NA_B,B15PA_B,B15DA_B

Flex-100-M(T)-B15NA_B,B15PA_B,B15DA_B

B15NA/B  NPN出力
B15PA/B  PNP出力
B15NA/B、B15PA/BはWEBR-2119MS-Dを使用
B15DA/BはWEBR-2116FS-Dを使用

PDF

DXF

IGES

STEP

  E50A,E50B     型番:Flex-100B-M(T)-E50A,E50B

Flex-100B-M(T)-E50A,E50B

アースコンタクト500A×1本

PDF

DXF

IGES

STEP

  P18A,P18B     型番:Flex-100B-M(T)-P18A,P18B

Flex-100B-M(T)-P18A,P18B

Rc1/8×4本

PDF

DXF

IGES

STEP

  P14A,P14B     型番:Flex-100B-M(T)-P14A,P14B

Flex-100B-M(T)-P14A,P14B

Rc1/4×2本

PDF

DXF

IGES

STEP

  SA,SB     型番:Flex-100B-M-SA,SB

Flex-100B-M-SA,SB

近接スイッチ2個内蔵しピストンの
位置確認により着脱確認

IGES

STEP

  Flex-70A     型番:Flex-70A

Flex-70A

可搬重量(定格負荷)686N(70kg)
外形寸法(締結時)    φ139×H65mm
製品重量 (本体部)     マスタ・プレート1,900g
                             ツール・プレート1,200g

製品詳細

PDF

DXF

IGES

STEP

  D15A,D15B     型番:Flex-70A-M(T)-D15A,D15B

Flex-70A-M(T)-D15A,D15B

3A×15本
Dサブ15コンタク卜(雌レセプタクル)

PDF

DXF

IGES

STEP

  J16A,J16B     型番:Flex-70A-M(T)-J16A,J16B

Flex-70A-M(T)-J16A,J16B

5A×16本(JMコネクタ)

J16Aマスタ側は、JMR2116M-Dを使用
J16Aツール側は、JMR2116F-Dを使用
J16Bマスタ側は、JMR2116MX-Dを使用
J16Bツール側は、JMR2116FX-Dを使用

PDF

DXF

IGES

STEP

  M10A,M10B     型番:Flex-70A-M(T)-M10A,M10B

Flex-70A-M(T)-M10A,M10B

13A×10本(MSコネクタ)

M10Aマスタ側は、D/MS3102A18-1Pを使用
M10Aツール側は、D/MS3102A18-1Sを使用
M10Bマスタ側は、D/MS3102A18-19Pを使用
M10Bツール側は、D/MS3102A18-19Sを使用

PDF

DXF

IGES

STEP

  A16A,A16B     型番:Flex-70A-M(T)-A16A,A16B

Flex-70A-M(T)-A16A,A16B

アプローチセンサ
5A×16本(JMコネクタ)

A16Aマスタ側は、JMR2119M-Dを使用
A16Aツール側は、JMR2116F-Dを使用
A16Bマスタ側は、JMR2119MX-Dを使用
A16Bツール側は、JMR2116FX-Dを使用

PDF

DXF

IGES

STEP

  A08A_A08B     型番:Flex-70A-M(T)-A08A_A08B

Flex-70A-M(T)-A08A_A08B

アプローチセンサ
13A×8本(MSコネクタ)

A08Aマスタ側は、D/MS3102A18-1Pを使用
A08Aツール側は、D/MS3102A18-1Sを使用
A08Bマスタ側は、D/MS3102A18-19Pを使用
A08Bツール側は、D/MS3102A18-19Sを使用

PDF

DXF

IGES

STEP

  B15NA_B,B15PA_B,B15DA_B     型番:Flex-70A-M(T)-B15NA_B,B15PA_B,B15DA_B

Flex-70A-M(T)-B15NA_B,B15PA_B,B15DA_B

B15NA/B  NPN出力
B15PA/B  PNP出力

B15NA/B、B15PA/BはWEBR-2119MS-Dを使用
B15DA/BはWEBR-2116FS-Dを使用

PDF

DXF

IGES

STEP

  E50A,E50B     型番:Flex-70A-M(T)-E50A,E50B

Flex-70A-M(T)-E50A,E50B

アースコンタクト
500A×1本

PDF

DXF

IGES

STEP

  P18A,P18B     型番:Flex-70A-M(T)-P18A,P18B

Flex-70A-M(T)-P18A,P18B

Rc1/8×4本

PDF

DXF

IGES

STEP

  P3WA,P3WB     型番:Flex-70A-M(T)-P3WA,P3WB

Flex-70A-M(T)-P3WA,P3WB

Rc3/8×2本

PDF

DXF

IGES

STEP

  SA,SB     型番:Flex-70A-M(T)-SA,SB

Flex-70A-M(T)-SA,SB

近接スイッチ2個内蔵しピストンの位置確認により着脱確認

IGES

STEP

  P14A,P14B     型番:Flex-70A-M(T)-P14A,P14B

Flex-70A-M(T)-P14A,P14B

PDF

DXF

IGES

STEP

  QC-60D     型番:QC-60D

QC-60D

可搬重量(定格負荷)588N(60kg)
外形寸法(締結時)    φ130xH50mm
製品重量 (本体部)     マスタ・プレート1,340g
                             ツール・プレート720g

製品詳細

PDF

DXF

IGES

STEP

  D15Y     型番:QC-60D-M(T)-D15Y

QC-60D-M(T)-D15Y

3A×15本
Dサブ15コンタク卜(雌レセプタクル)

PDF

DXF

IGES

STEP

  J16Y     型番:QC-60D-M(T)-J16Y

QC-60D-M(T)-J16Y

5A×16本(JMコネクタ)

J16Yマスタ側は、JMR2116M-Dを使用
J16Yツール側は、JMR2116F-Dを使用

PDF

DXF

IGES

STEP

  M06Y     型番:QC-60D-M(T)-M06Y

QC-60D-M(T)-M06Y

13A×6本(MSコネクタ)

M06Yマスタ側は、D/MS3102A14S-6P
M06Yツール側は、D/MS3102A14S-6S

PDF

DXF

IGES

STEP

  M10Y     型番:QC-60D-M(T)-M10Y

QC-60D-M(T)-M10Y

13A×10本(MSコネクタ)

M10Yマスタ側は、D/MS3102A18-1Pを使用
M10Yツール側は、D/MS31O2A18-1Sを使用

PDF

DXF

IGES

STEP

  B15NY,B15PY,B15DY     型番:QC-60D-M(T)-B15NY,B15PY(マスタ側),B15DY(ツール側)

QC-60D-M(T)-B15NY,B15PY(マスタ側),B15DY(ツール側)

B15NY  NPN出力
B15PY  PNP出力

B15NY、B15PYはWEBR-2119MS-Dを使用
B15DYはWEBR-2116FS-Dを使用

  P18Y     型番:QC-60D-M(T)-P18Y

QC-60D-M(T)-P18Y

Rc1/8×4本

PDF

DXF

IGES

STEP

  P14Y     型番:QC-60D-M(T)-P14Y

QC-60D-M(T)-P14Y

Rc1/4×2本

PDF

DXF

IGES

STEP

  SA,SB     型番:QC-60D-M(T)-SA,SB

QC-60D-M(T)-SA,SB

近接スイッチ2個内蔵しピストンの位置確認により着脱確認

IGES

STEP

  Flex-40B     型番:Flex-40B

Flex-40B

可搬重量(定格負荷)392N(40kg)
外形寸法(締結時)    φ115×H57mm
製品重量 (本体部)     マスタ・プレート1,140g
                             ツール・プレート610g

製品詳細

PDF

DXF

IGES

STEP

  D15A,D15B     型番:Flex-40B-M(T)-D15A,D15B

Flex-40B-M(T)-D15A,D15B

3A×15本
Dサブ15コンタク卜(雌レセプタクル)

PDF

DXF

IGES

STEP

  J16A,J16B     型番:Flex-40B-M(T)-J16A,J16B

Flex-40B-M(T)-J16A,J16B

5A×16本(JMコネクタ)

J16Aマスタ側は、JMR2116M-Dを使用
J16Aツール側は、JMR2116F-Dを使用
J16Bマスタ側は、JMR2116MX-Dを使用
J16Bツール側は、JMR2116 FX-Dを使用

PDF

DXF

IGES

STEP

  M10A,M10B     型番:Flex-40B-M10A,M10B

Flex-40B-M10A,M10B

13A×10本(MSコネクタ)

M10Aマスタ側は、D/MS3102A18-1Pを使用
M10Aツール側は、D/MS3102A18-1Sを使用
M10Bマスタ側は、D/MS3102A18-19Pを使用
M10Bツール側は、D/MS3102A18-19Sを使用

PDF

DXF

IGES

STEP

  A16A,A16B     型番:Flex-40B-M(T)-A16A,A16B

Flex-40B-M(T)-A16A,A16B

アプローチセンサ
5A×16本(JMコネクタ)

A16Aマスタ側は、JMR2119M-Dを使用
A16Aツール側は、JMR2116F-Dを使用
A16Bマスタ側は、JMR2119MX-Dを使用
A16Bツール側は、JMR2116FX-Dを使用

PDF

DXF

IGES

STEP

  A08A,A08B     型番:Flex-40B-M(T)-A08A,A08B

Flex-40B-M(T)-A08A,A08B

アプローチセンサ
13A×8本(MSコネクタ)

A08Aマスタ側は、D/MS3102A18-1Pを使用
A08Aツール側は、D/MS3102A18-1Sを使用
A08Bマスタ側は、D/MS3102A18-19Pを使用
A08Bツール側は、D/MS3102A18-19Sを使用

DXF

IGES

STEP

  B15NA_B,B15PA_B,B15DA_B     型番:Flex-40B-M(T)-B15NA_B,B15PA_B(マスタのみ),B15DA_B(ツールのみ)

Flex-40B-M(T)-B15NA_B,B15PA_B(マスタのみ),B15DA_B(ツールのみ)

B15NA/B  NPN出力
B15PA/B  PNP出力

B15NA/B、B15PA/BはWEBR-2119MS-Dを使用
B15DA/BはWEBR-2116FS-Dを使用

PDF

DXF

IGES

STEP

  P18A,P18B     型番:Flex-40B-M(T)-P18A,P18B

Flex-40B-M(T)-P18A,P18B

Rc1/8×4本

PDF

DXF

IGES

STEP

  P14A,P14B     型番:Flex-40B-M(T)-P14A,P14B

Flex-40B-M(T)-P14A,P14B

Rc1/4×2本

PDF

DXF

IGES

STEP

  SA,SB     型番:Flex-40B-M(T)-SA,SB

Flex-40B-M(T)-SA,SB

近接スイッチ2個内蔵しピストンの位置確認により着脱確認

PDF

DXF

IGES

STEP

  QC-20D     型番:QC-20D

QC-20D

可搬重量(定格負荷)   196N(20kg)
外形寸法(締結時)      φ90×H45.4mm
製品重量  (本体部)   マスタ・プレート515g
           ツール・プレート355g

※ 本体のCADデータは只今準備中です。
  現在、ダウンロードして頂くことはできませんので、
  何卒ご了承頂きますようにお願い申しあげます。

  DXPA     型番:QC-20D-M(T)-DXPA

QC-20D-M(T)-DXPA

空気圧ポートM5×8本

PDF

DXF

IGES

STEP

  DXPB     型番:QC-20D-M(T)-DXPB

QC-20D-M(T)-DXPB

空気圧ポートM5×12本

PDF

DXF

IGES

STEP

  DAPA     型番:QC-20D-M(T)-DAPA

QC-20D-M(T)-DAPA

3A×15本
Dサブ15コンタクト(雌レセプタクル)※2
空気圧ポートM5×8本

(※2)プラグ側は含んでおりません。17JE-23150-02(D8A)-CGまたは同等品をご用意ください。(Dサブ15コンタクト雄プラグネジM2.6)

PDF

DXF

IGES

STEP

  DAPB     型番:QC-20D-M(T)-DAPB

QC-20D-M(T)-DAPB

3A×15本
Dサブ15コンタクト(雌レセプタクル)※2
空気圧ポートM5×12本

(※2)プラグ側は含んでおりません。17JE-23150-02(D8A)-CGまたは同等品をご用意ください。(Dサブ15コンタクト雄プラグネジM2.6)

PDF

DXF

IGES

STEP

  DBPA     型番:QC-20D-M(T)-DBPA/

QC-20D-M(T)-DBPA/

3A×30本
Dサブ15コンタクト(雌レセプタクル)※2
空気圧ポートM5×8本

(※2)プラグ側は含んでおりません。17JE-23150-02(D8A)-CGまたは同等品をご用意ください。(Dサブ15コンタクト雄プラグネジM2.6)

PDF

DXF

IGES

STEP

  D15N     型番:QC-20D-M(T)-D15N

QC-20D-M(T)-D15N

3A×15本
Dサブ15コンタクト(雌レセプタクル)※2

(※2)プラグ側は含んでおりません。17JE-23150-02(D8A)-CGまたは同等品をご用意ください。(Dサブ15コンタクト雄プラグネジM2.6)

IGES

STEP

  QC-10B     型番:QC-10B

QC-10B

可搬重量(定格負荷)98N(10kg)
外形寸法(締結時)    φ50×H38.5mm
製品重量  (本体部)    マスタ・プレート245g
                             ツール・プレート85g

製品詳細

PDF

DXF

IGES

STEP

  K10A     型番:QC-10B-M(T)-K10A

QC-10B-M(T)-K10A

3A×10本(ハンダ端子)

PDF

DXF

IGES

STEP

  K20A     型番:QC-10B-M(T)-K20A

QC-10B-M(T)-K20A

3A×20本(ハンダ端子)

PDF

DXF

IGES

STEP

  K10L     型番:QC-10B-M(T)-K10L

QC-10B-M(T)-K10L

3A×10本(リード線1m出し)

PDF

DXF

IGES

STEP

  K20L     型番:QC-10B-M(T)-K20L

QC-10B-M(T)-K20L

3A×20本(リード線1m出し)

IGES

STEP

  Light-5A     型番:Light-5A

Light-5A

可搬重量(定格負荷)49N(5kg)
外形寸法(締結時)    φ49mm×H48.5mm
製品重量  (本体部)    マスタ・プレート260g
                              ツール・プレート100g

製品詳細

PDF

DXF

IGES

STEP

  H10A     型番:Light-5A-M(T)-H10A

Light-5A-M(T)-H10A

3A×10本(ハンダ端子)

PDF

DXF

IGES

STEP

  H20A     型番:Light-5A-M(T)-H20A

Light-5A-M(T)-H20A

3A×20本(ハンダ端子)

PDF

DXF

IGES

STEP

  H10L     型番:Light-5A-M(T)-H10L

Light-5A-M(T)-H10L

3A×10本(リード線1m出し)

PDF

DXF

IGES

STEP

  H20L     型番:Light-5A-M(T)-H20L

Light-5A-M(T)-H20L

3A×20本(リード線1m出し)

IGES

STEP

  H30A     型番:Light-5A-M(T)-H30A

Light-5A-M(T)-H30A

3A×30本(ハンダ端子)

PDF

DXF

IGES

STEP

  SA○○     型番:Light-5A-M(T)-SA○○

Light-5A-M(T)-SA○○

○○にはシャフト径をご記入ください
例:8mmの場合SA08,16mmの場合SA16

PDF

DXF

  QC-1     型番:QC-1

QC-1

可搬重量(定格負荷)9.8N (1kg)
外形寸法(締結時)     φ32xH29mm
製品重量  (本体部)    マスタ・プレート60g
                             ツール・プレート30g

製品詳細

PDF

DXF

IGES

STEP

  D     型番:QC-1-M(T)-D

QC-1-M(T)-D

3A×10本(ハンダ端子)

PDF

DXF

IGES

STEP

  P     型番:QC-1-M(T) P

QC-1-M(T) P

正圧用M3×2本

  V     型番:QC-1-M(T)-V

QC-1-M(T)-V

負圧用M3×2本

  CUICK-CHANGE GIGA     型番:CUICK-CHANGE GIGA

CUICK-CHANGE GIGA

可搬重量(定格負荷)6,860N(700kg)
外形寸法(締結時)    φ350×H160mm
製品重量 (本体部)    マスタ・プレート約25kg
                             ツール・プレート約15kg

製品詳細

PDF

DXF

IGES

STEP

  FL6     型番:GIGA-M-FL6/GIGA-T-FL6

GIGA-M-FL6/GIGA-T-FL6

6ポート
Rc3/8×6本(セルフシール付)
冷却水・空気圧兼用

PDF

DXF

IGES

STEP

  LCM,LCT     型番:GIGA-M-LCM/GIGA-T-LCT

GIGA-M-LCM/GIGA-T-LCT

A、B側用カバー
(モジュール不使用時、カバー取付必須)

PDF

DXF

IGES

STEP

  GLM,GLT     型番:GIGA-M-GLM/GIGA-T-GLT

GIGA-M-GLM/GIGA-T-GLT

A、B側用
アタッチメントモジュール
(QCシリーズ用オプションを取付けるためのモジュールです)

PDF

DXF

IGES

STEP

  E51M,E51T     型番:GIGA-M-E51M/GIGA-T-E51T

GIGA-M-E51M/GIGA-T-E51T

500A×1本(使用率50%)

PDF

DXF

  FL4     型番:GIGA-M-FL4/GIGA-T-FL4

GIGA-M-FL4/GIGA-T-FL4

4ポート
Rc3/8×4本(セルフシール付)
冷却水・空気圧兼用

PDF

DXF

IGES

STEP

  FP4     型番:GIGA-T-FP4

GIGA-T-FP4

4ポート
Rc3/8×4本(セルフシール無し)
空気圧専用

PDF

DXF

IGES

STEP

  FP6     型番:GIGA-T-FP6

GIGA-T-FP6

6ポート
Rc3/8×6本(セルフシール無し)
空気圧専用

PDF

DXF

IGES

STEP

  E51M,E51T     型番:GIGA-M-E51/GIGA-T-E51

GIGA-M-E51/GIGA-T-E51

500A×1本(使用率50%)

PDF

DXF

  GSM,GST     型番:GIGA-M-GS/GIGA-T-GS

GIGA-M-GS/GIGA-T-GS

C側用アタッチメントモジュール
(QCシリーズ用オプションを取付けるためのモジュールです)

PDF

DXF

IGES

STEP

  SCM,SCT     型番:GIGA-M-SC/GIGA-T-SC

GIGA-M-SC/GIGA-T-SC

C側用カバー
(モジュール不使用時、カバー取付必須)

PDF

DXF

IGES

STEP

  WPM,WPT     型番:ZEUS-M-WP/ZEUS-T-WP

ZEUS-M-WP/ZEUS-T-WP

200A(使用率25%)600V
連続100A(600V)×3本
サーモ信号:5A(200V)×3本

PDF

DXF

IGES

STEP

  WSM,WST     型番:GIGA-M-WS/GIGA-T-WS

GIGA-M-WS/GIGA-T-WS

200A(使用率25%)600V
連続100A(600V)×3本 ※4
サーモ信号:5A(200V)×3本

PDF

DXF

IGES

STEP

CADデータのダウンロードには
連絡先の登録が必要です。
まだお済みでない方はこちらから登録ください。

連絡先を登録

CLOSE

© Copyright 2018 BL AUTOTEC, Ltd.All Rights Reserved.
