マスタ・プレート：本体(着脱確認センサ付) ＋電気 MAB-M,MAE-M, 　　　　　　　　　エア MNA-M,MNB-M ツール・プレート：本体＋電気 MAA-T,MAD-T,エア MNA-T,MNB-T

•
•
•
•

CADシミュレーションページはこちら
ツールチェンジャのパイオニア、ビー・エル・オートテックが長年追い求めてきた軽量化を次世代ツールチェンジャQUICK-CHANGE NEOでついに実現！
NC-180は現行品(QC-150C)比較で約50%軽量化、同時に大幅な薄型化にも成功しました。
加えて、モジュール（電気、エア、アプローチセンサ）をお客様が自由に選択、配置することが出来るため、セットアップ後の配線配管の干渉、ミラーリング（R,Lの勝手反対配置）等に容易に対応が可能となりました。
着脱空気圧も0.3MPaからと低圧化に対応し、SDGsにも貢献します。

• カタログPDF
• CAD・図面データ・
  取扱説明書の
  ダウンロードはこちら

こだわりぬいたのは軽量化

驚愕の50%軽量化に成功

クイックチェンジZEUSの開発で培った軽量化ノウハウをフィードバック。基本性能、剛性、耐久性を落とすことなく、
現行品(QC-150C)と比較して本体重量を約50%減と大幅な軽量化に成功しました。

ロボットへの負荷を低減（QC-150Cとの比較）
・ロボット手首部に掛かるモーメントを約15%低減（重量換算では約20kg低減）
・負荷低減によりタクトタイムを短縮※ツール取付面から300mmの位置に重心がある場合

作業性向上
・大幅な軽量化によりロボットへのセットアップ時やメンテナンス時の作業負荷、作業時間を低減

着脱動作空気圧0.3MPaから使用可能！

最低着脱動作空気圧を0.3MPaに引き下げ、自動車メーカ等で標準化が進んでいる空気圧の低圧化に対応.SDGsにも貢献します。
0.3MPaでも十分な締結力・耐モーメント性を発揮する設計となっています。なお、同時に空気消費量を30%以上削減しました。

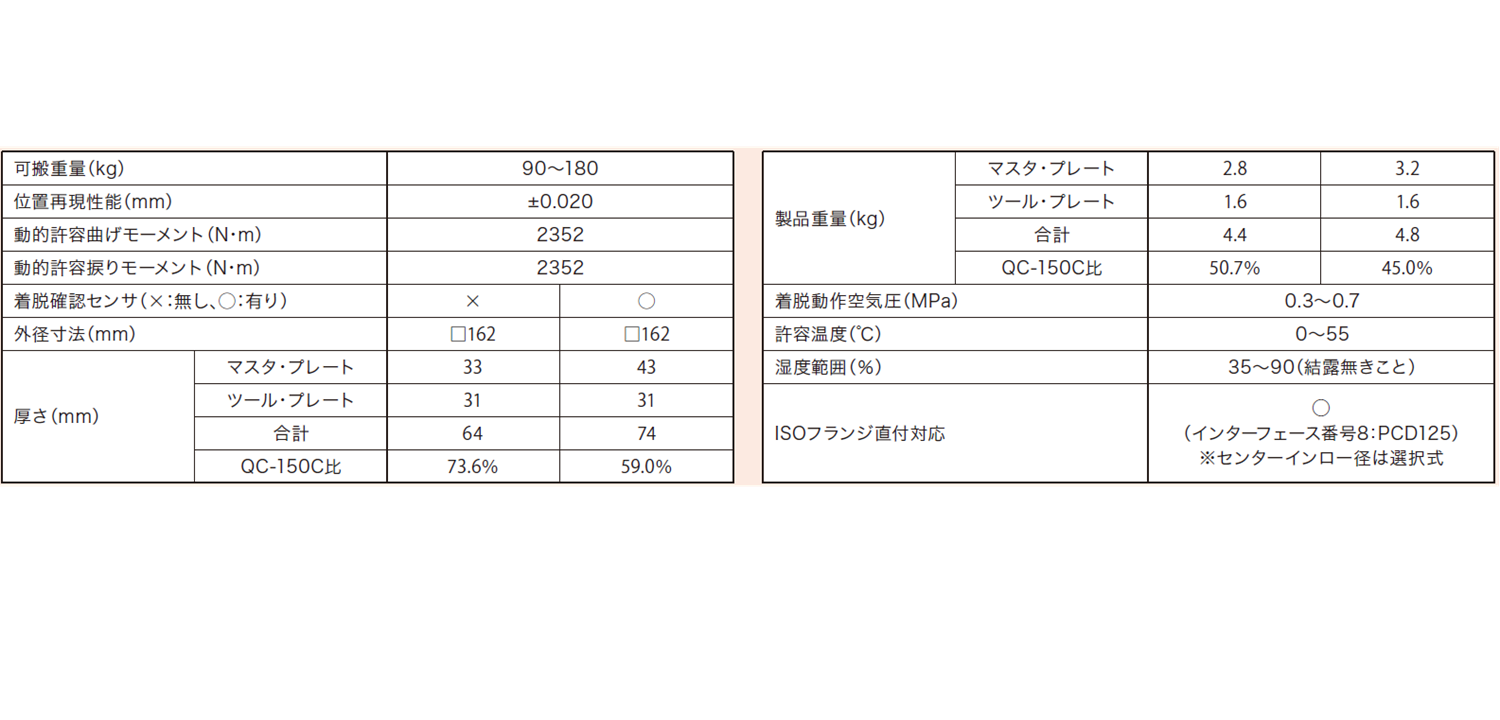

主な仕様（本体）

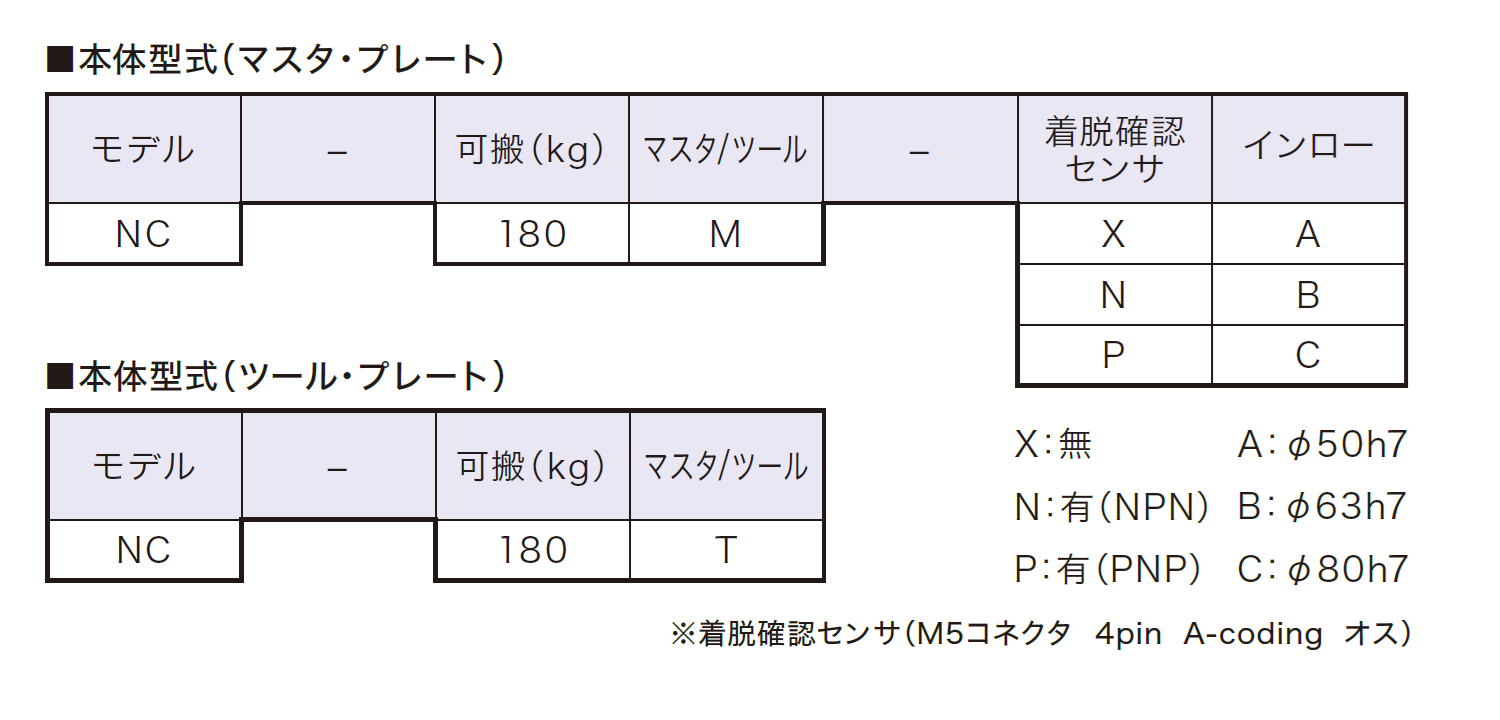

本体型式

QUICK-CHANGE NEOシリーズは、本体とモジュールは別売りとなりますのでご注意ください。
工場出荷時、モジュールは取り付けられておりませんので、お客様にて希望箇所に取り付けをお願い致します

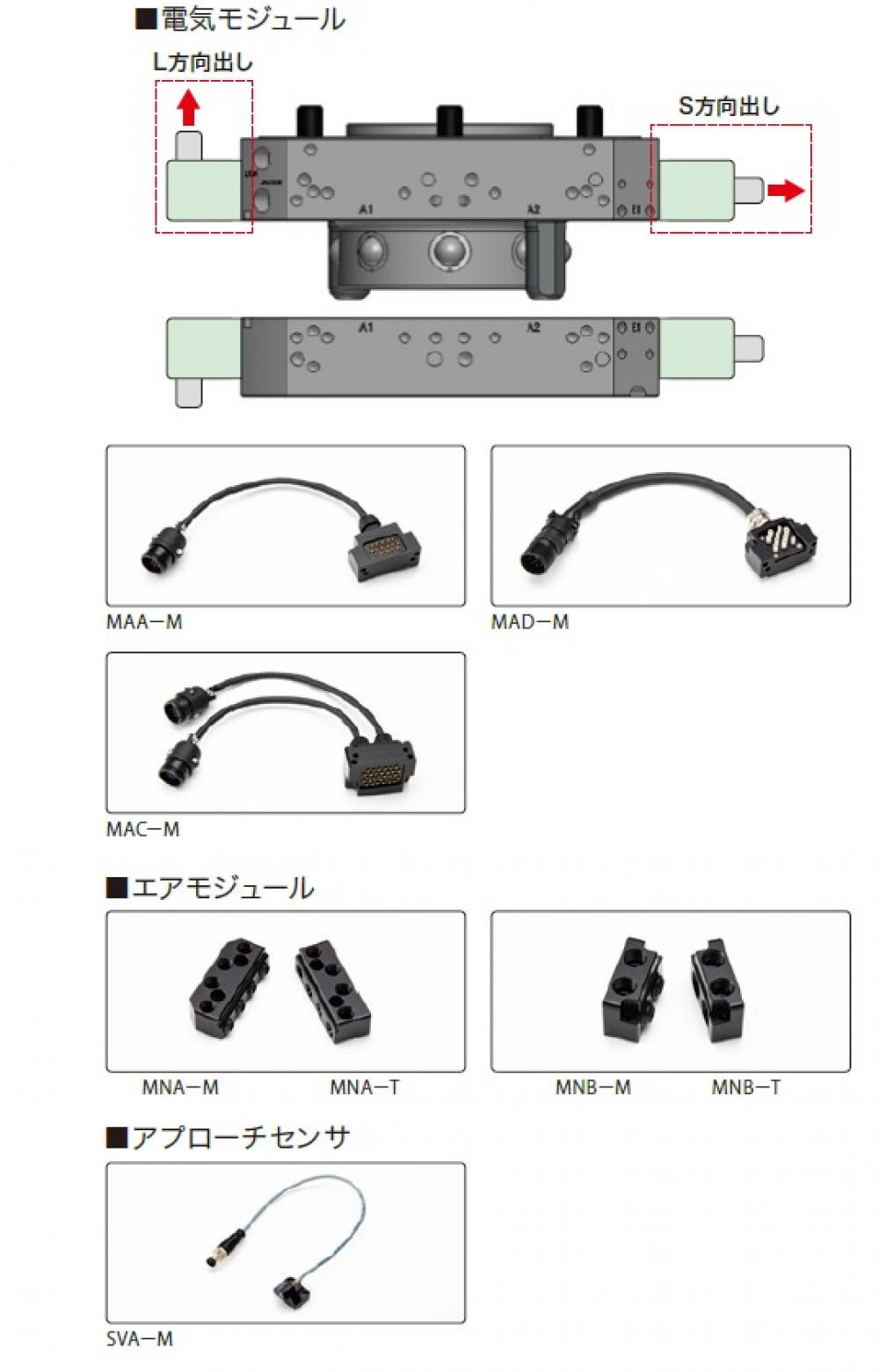

オプション図（写真）

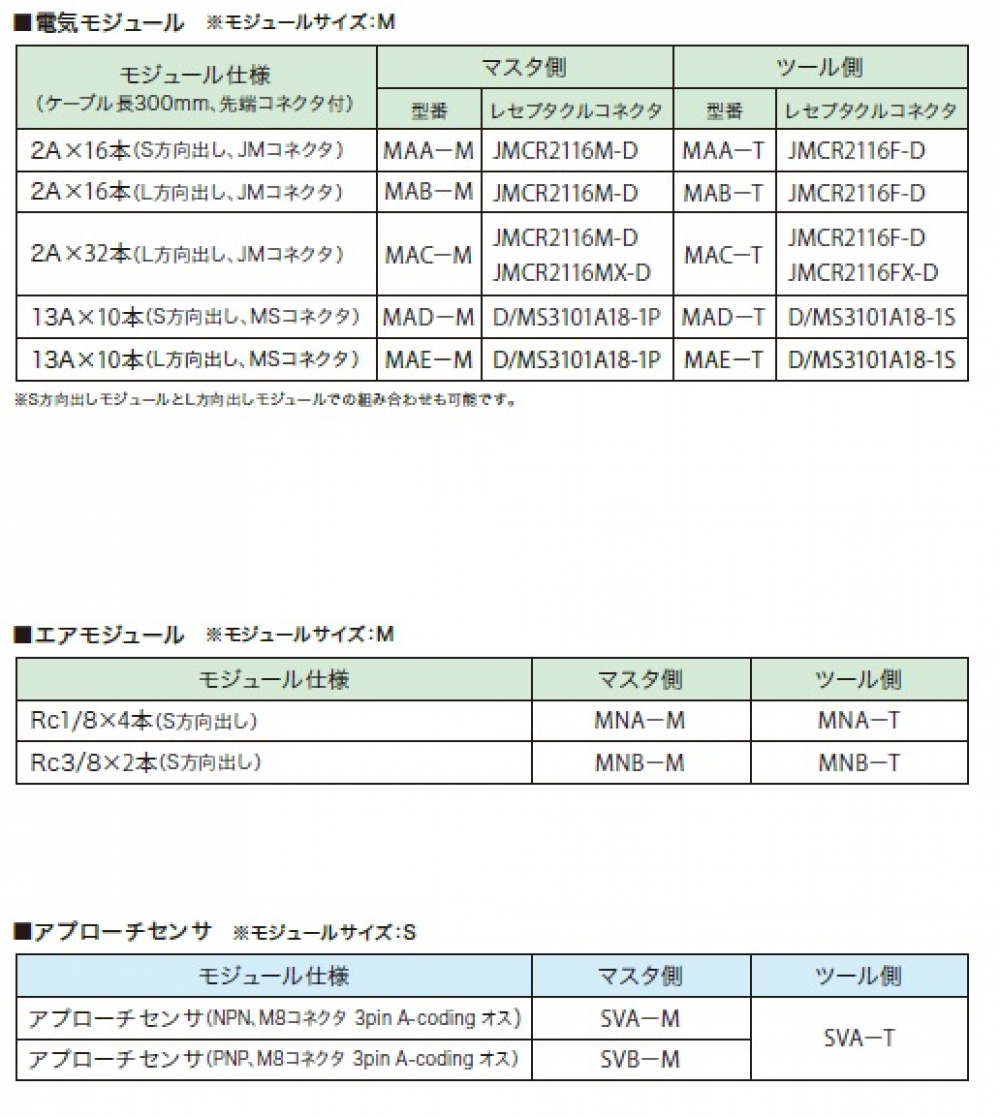

オプション型式、仕様

QUICK-CHANGE NEOシリーズは、本体とモジュールは別売りとなりますのでご注意ください。
工場出荷時、モジュールは取り付けられておりませんので、お客様にて希望箇所に取り付けをお願い致します。
